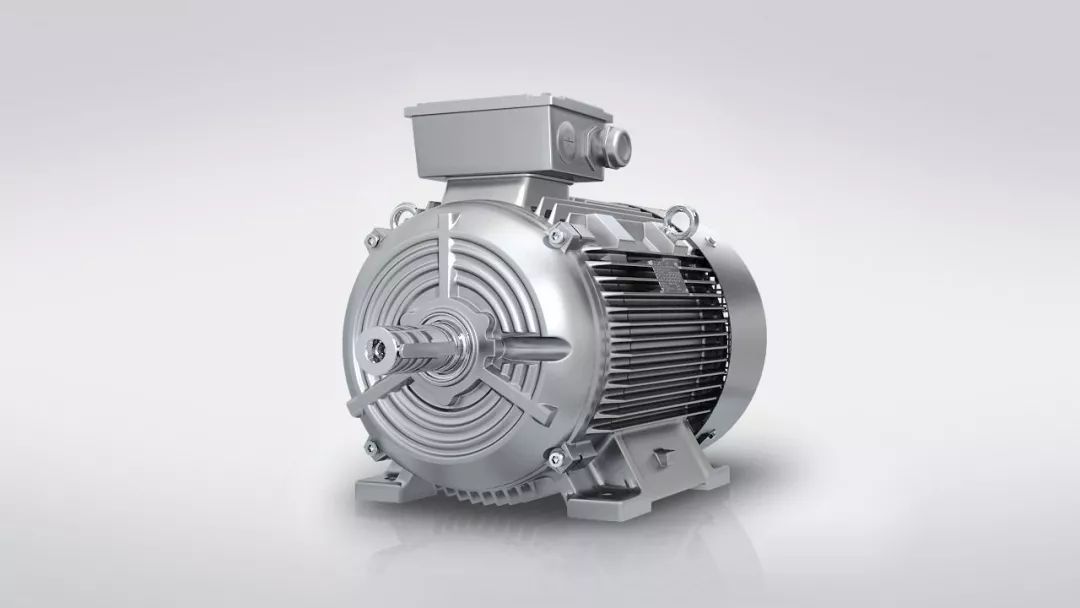

关于电机的温度保护与测温

发布日期:
2019-12-24

PTC热敏电阻的应用:


1.延时启动PTC热敏电阻 从PTC热敏电阻的I-t特性曲线得知, 外加电压后PTC热敏电阻需经历一段时间才能达到高阻态, 这种延迟特性被用于延时启动用途。


应用原理:电机在启动时,要克服本身的惯性,同时还要克服负载的反作用力(如冰箱压缩机启动时必须克服制冷剂的反作用力),因此电机启动时需要较大的电流和转矩。当转动正常后,为了节约能源,需要的转矩又要大幅度下降。给电机加一组辅助线圈,只在启动时工作,正常后它就断开。将PTC热敏电阻串联在启动辅助线圈, 启动后PTC热敏电阻进入高阻态切断辅助线圈,正好可以达到这种效果.


2.过载保护PTC热敏电阻 过载保护用PTC热敏电阻是一种对异常温度及异常电流自动保护、自动恢复的保护元件,俗称'自复保险丝''万次保险丝'。它取代传统的保险丝,可广泛用于马达、变压器、开关电源、电子线路等的过流过热保护,过载保护用PTC热敏电阻通过其阻值突变限制整个线路中的消耗来减少残余电流值。


传统的保险丝在线路熔断后无法自行恢复,而过载保护用PTC热敏电阻在故障撤除后即可恢复到预保护状态,当再次出现故障时又可以实现其过流过热保护功能。选用过载保护用PTC热敏电阻作为过流过热保护元件,首先确认线路最大正常工作电流(就是过载保护用PTC热敏电阻的不动作电流)和过载保护用PTC热敏电阻安装位置(正常工作时)最高环境温度、其次是保护电流(就是过载保护用PTC热敏电阻的动作电流)、最大工作电压、额定零功率电阻,同时也应考虑元件的外形尺寸等因素。应用原理:当电路处于正常状态时,通过过载保护用PTC热敏电阻的电流小于额定电流,过载保护用PTC热敏电阻处于常态,阻值很小,不会影响被保护电路的正常工作。


当电路出现故障,电流大大超过额定电流时,过载保护用PTC热敏电阻陡然发热,呈高阻态,使电路处于相对'断开'状态,从而保护电路不受破坏。当故障排除后,过载保护用PTC热敏电阻亦自动回复至低阻态,电路恢复正常工作


3.过热保护PTC热敏电阻 PTC热敏电阻传感器的居里温度从40-300℃,在PTC热敏电阻传感器的R-T特性曲线上, 电阻值进入跃变区后陡升的一段可以作为温度、液位、流量传感方面的应用。根据PTC热敏电阻对温度敏感的特性,设计用在过热保护及温度传感的场合,应用于开关电源,电器设备(电机,变压器),功率器件(晶体管).特点是体积小,反应时间快,安装方便。

关于电机的温度保护与测温

PTC与KTY的区别:西门子用的是KTY


首先他们都是一种电机温度保护装置;


PTC是一种正温度系数的电阻,即电阻值随着温度的上升而上升;


还有一种是NTC是负温度系数的可变电阻,阻值随温度上升而下降,一般的电机保护不使用。kty精度高、可靠性高和稳定性强。主要应用于温度测量领域。kty覆盖着一层二氧化硅绝缘材料,绝缘层上开有一个直径20mm的金属孔,整个底层全部被金属化。通过晶体的排列得到从上至下呈锥形的电流分布,因此命名为扩散电阻。KTY在整个温度测量范围内都具有实际在线线性的温度系数,从而确保了温度测量的高精确度。


PT100铂热电阻是利用铂丝的电阻值随着温度的变化而变化这一基本原理设计和制作的,按0℃时的电阻值R(℃)的大小分为10欧姆(分度号为Pt10)和100欧姆(分度号为Pt100)等,测温范围均为-200~850℃.10欧姆铂热电阻的感温原件是用较粗的铂丝绕制而成,耐温性能明显优于100欧姆的铂热电阻,只要用于650℃以上的温区:100欧姆铂热电阻主要用于650℃以下的温区,虽也可用于650℃以上温区,但在650℃以上温区不允许有A级误差。100欧姆铂热电阻的的分辨率比10欧姆铂热电阻的分辨率大10倍,对二次仪表的要求相应地一个数量级,因此在650℃以下温区测温应尽量选用100欧姆铂热电阻。
