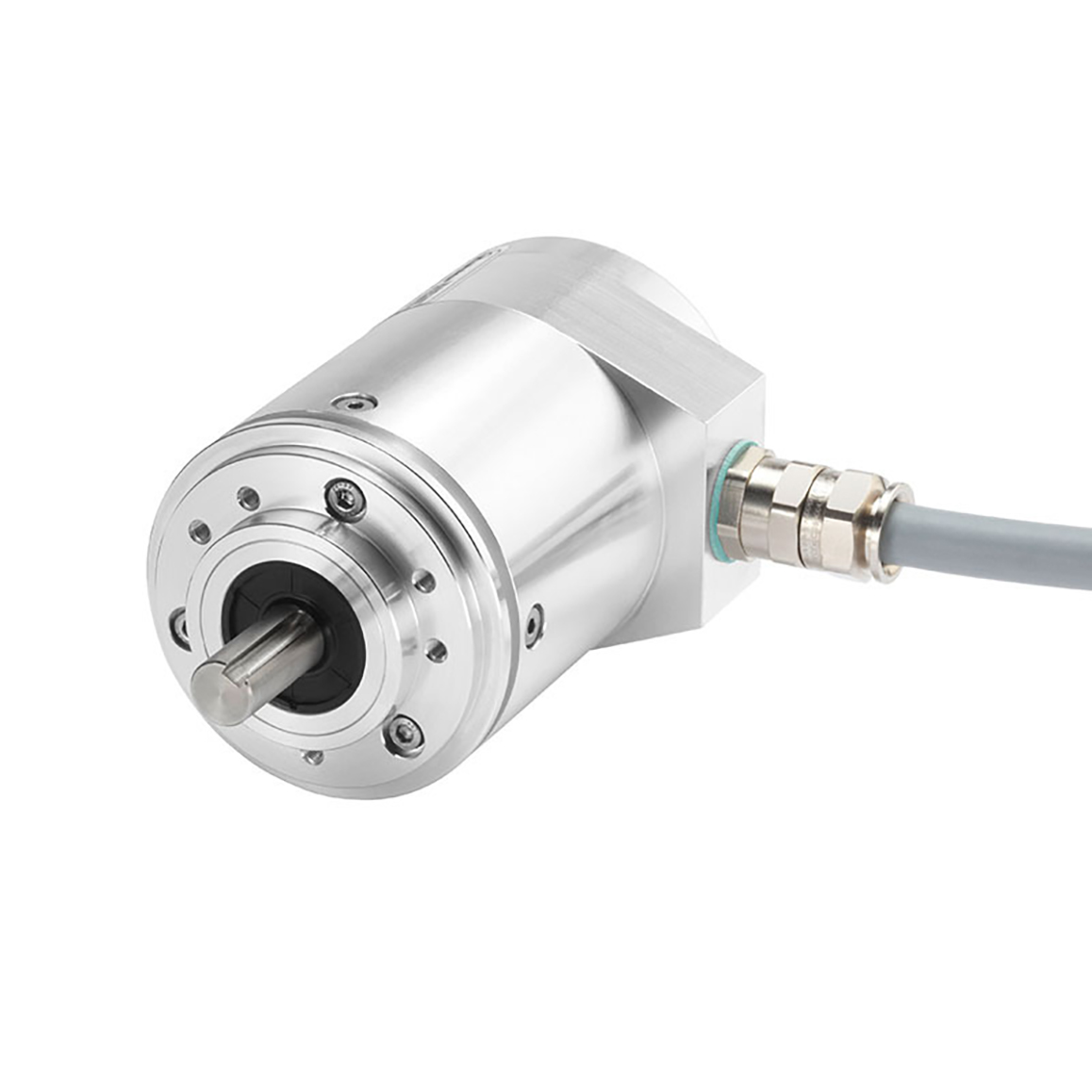

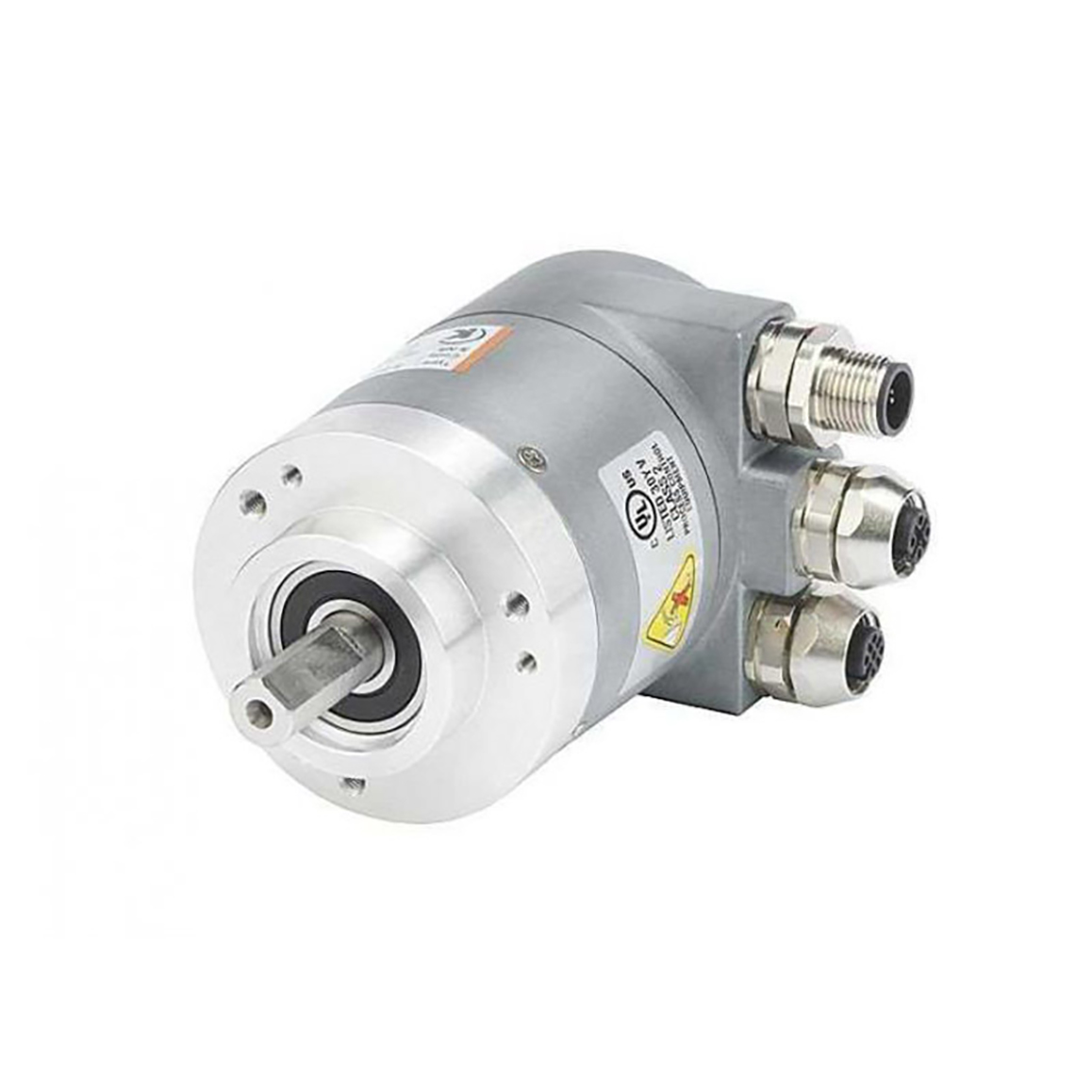

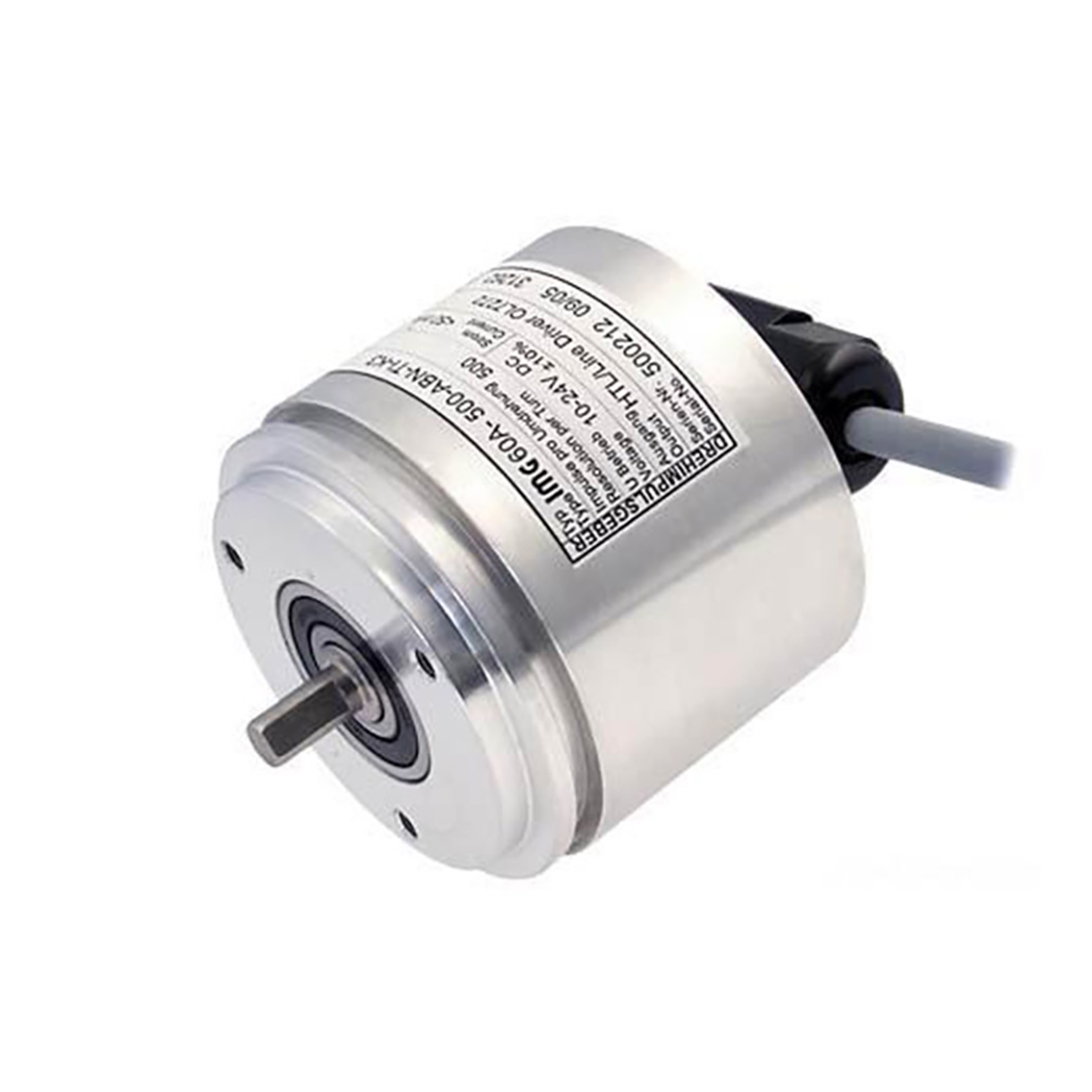

kubler德国库伯勒推挽式编码器

kubler德国库伯勒推挽式编码器

产地德国是否进口
品牌Kubler编码器类型

工业编码

型号

8.KIH40.5442.1024PPR

外型尺寸

1-10(mm)

适用范围

变频电机 伺服电机

读出方式接触式
工作原理增量式

是否跨境货源


产品详情

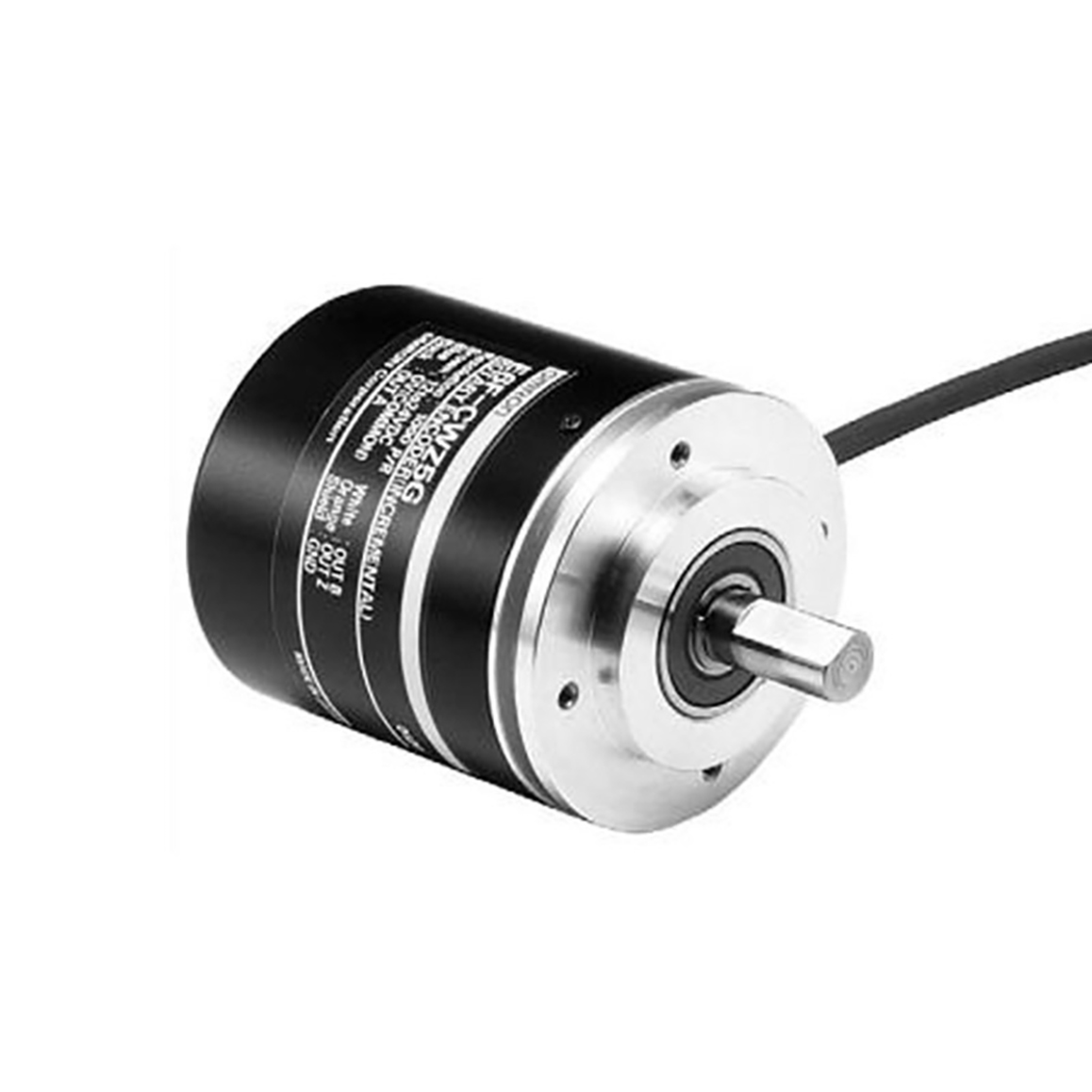

额定值/性能

型号

E6A2 -CS3E

E6A2 -CS3C

E6A2 -CS5C

E6A2 -CW3E

E6A2 -CW3C

E6A2 -CW5C

E6A2 -CWZ3E

E6A2 -CWZ3C

E6A2 -CWZ5C

项目

电源电压

DC5V—5%~ 12V+10% 脉动(p-p)5%以下

DC12V— 10%~ 24V+15% 脉动 (p-p)5% 以下

DC5V—5%~ 12V+10% 脉动(p-p)5%以下

DC12V— 10%~ 24V+15% 脉动 (p-p)5% 以下

DC5V—5%~ 12V+10% 脉动(p-p)5%以下

DC12V— 10%~ 24V+15% 脉动 (p-p)5% 以下

消耗电流*1

30mA以下

20mA以下

0mA以下

20mA以下

50mA以下

30mA以下

分辨率(脉冲/旋转)

10、20、60、100、200、300、360、 500

100、200、360、500、1000

输出相

A相

A相、 B相

A相、B相、Z相

输出状态

电压输出

集电极开路输出

电压输出

集电极开路输出

电压输出

集电极开路输出

输出容量

输出电阻:2kΩ 输出电流:20mA以下 残留电压: 0.4V以下 输出电流 20mA时

外加电压:DC30V以下 同步电流:30mA以下 残留电压:0.4V以下 (同步电流30mA时)

输出电阻:2kΩ 输出电流:20mA以下残留电压:0.4V以下输出电流20mA时

外加电压:DC30V以下 同步电流:30mA以下 残留电压:0.4V以下 (同步电流30mA时)

输出电阻: 2kΩ 输出电流: 20mA以下 残留电压: 0.4V以下 输出电流 20mA时

外加电压:DC30V以下 同步电流:30mA以下 残留电压:0.4V以下 (同步电流30mA时)

最高响应频率*2

30kHz

输出位相差

——

A相、B相的位相差 90°± 45°

输出负荷比

50±25%

——

输出上升下降时间

1.0μs以下 导线长 500mm、 同步电流 10mA

1.0μs以下 导线长500mm、 控制输出电压5V、 负载电阻1kΩ

1.0μs以下 导线长 500mm、 同步电流 10mA

1.0μs以下 导线长500mm、 控制输出电压5V、 负载电阻1kΩ

1.0μs以下 导线长 500mm、 同步电流 10mA

1.0μs以下 导线长500mm、 控制输出电压5V、 负载电阻1kΩ

起动转矩

1mN·m以下

惯性力矩

1×10-7kg·m2以下

轴允许力

10N

5N

允许最高转速

5,000r/min

环境温度范围

工作时:-10~+55℃ 保存时:-25~+80℃ (不结冰)

环境湿度范围

工作时、保存时:各35~85%RH(不凝露)

绝缘电阻

20MΩ以上(DC500V兆欧表)充电部整体与外壳间

耐电压

AC500V 50/60Hz 1min 充电部整体与外壳间

振动(耐久)

10~55Hz 上下振幅1.5mm X、Y、Z各方向 2h

冲击(耐久)

500m/s2 X、Y、Z各方向 3次

保护结构 *3

IEC规格 IP50

材质

铝合金

SUS420J2

铁 亚铁锌镀

质量(包装状态)

约35g

附件

耦合器、伺服装置用安装配件(E6A2-CWZ□)、六角扳手、使用说明书

*1. 接通电源时,流过约有9A的冲流。(时间:约0.3m)

*2. 电的最高应答转速根据分辨率以及最高应答频率规定。电的最高应答频率转速(r/min)=(最高响应频率 /分辨率)×60

因此,旋转超过最高响应转速时,则电气上不能追纵信号。

*3. 对水、油没有保护作用。

产品规格仅供参考,详细信息请于业务员联系。


kubler编码器德国库伯勒编码器推挽式5442伺服电机编码器KUBLER




台湾富田 涡轮减速机 调速电机 交流电动机

台湾富田 涡轮减速机 调速电机 交流电动机

台湾富田 涡轮减速机 调速电机 交流电动机

台湾富田 涡轮减速机 调速电机 交流电动机

台湾富田 涡轮减速机 调速电机 交流电动机

产品使用说明书

电机应该如何正确安装?

1. 经长途运输或长期搁置未用的电动机,在使用前须测最定子绕组与机壳间的绝缘电阻,应不低于3UN/1000MΩ ,否则电动机必须逬行干燥处理,直到绝缘电阻达到规定值为止,且需符合电动机说明书规定的要求。

2. 电动机安装时应注窻,电动机轴中心线与通风机筒圈的中心线必须一致,否则出现风机风叶与筒圈发生摩擦现象,造成叶片断裂、轴承损坏和轴断裂等质量事故,特别注意保护电机的底脚平面,底脚平面不要有磕碰。

3. 检查轴承的润滑状态,若原来的润滑脂已变质干涸或弄脏,必须用汽油或煤油将轴承洗净,再按要加入滴洁的润滑脂。

4. 检查电动机的紧固螺栓是否紧固牢,外壳是否可靠接地或接零等。

5. 检查电动机保护装置是否符合要求,安装是否可靠。

6. 检查启动设备接线是否正确,启动装置是否灵活。触头接触是否良好,启动设备金属外壳是否可靠接地或接零等。

7. 检查三相电源电压是否正常,电压是否过高、过低或三相电压不对称。电动机与电源连接注意事项?

1. 根据电动机电流大小、使用条件,正确选择供电电缆。

2. 逬入接线盘中与密封配合电缆直径要与密封圈的孔径相符(密封圈内径切有多少个同心圈,要根据电缆直径选取一个密封圈的内径),保证压上接线嘴后使密封圈与电缆间以及密封圈与接线盒无间隙。对于有多个进线口的接线盒,如果只需要用其中一个或几个进线时,另外不用的接线口必须用密封圈堵死,而密封圈内径不可剥开,在其外面用钢板垫片垫好,保证压上接线嘴后橡皮垫与接线盒间无间隙。

3. 接线是,电缆芯线应置于两个弓型垫圈或压线板之间,接底芯线应罝于接螺钉的弓型势圈之间,并应可靠连接。铜芯电纸和电缆内接地芯线的剰余铜丝不应使其四外飞溅,以便保证导体之间及导体对地之间的电器间隙要求。

4. 引入接线盒的电缆线,须用卡板将其固定在接线盒斗上,防止电缆窜动或拔脱。

5. 接线完毕后,应检查盒内有无杂物、灰尘,接法是否符合电源电压及电动机铭牌数据的规定,确定无误方可紧固接线盒盖。

6. 外接地螺栓应可靠接地。

7. 电动机的转向应符合电动机转向标牌上的指示规定,若不符合,应及时调整。

8. 电动机接线后,经检查确认无误后可接通电源进行空载试运行,并观察电动机有无异常现象。

起动时的注意事项?

1. 检查转子是否能自甶旋转,有无擦碰现象。

2. 检查定子和轴承测温装罝及报醫系统是否妥善。

3. 电动机经以上预防性检查之后,便可起动或试运转。

4. 电动机合闸后,若电动机不转,应迅速、果断地切断电源,以免烧毀电机,查清原因后,再起动电动机。

5. 为了避免电动机在起动过程中过热,电动机在冷状态下允许连续起动两次,两次起动之间间隔不少于5min ;在热状态下,只允许起动一次。如果还需要起动应等待电动机适当冷却后方可再次起动。
